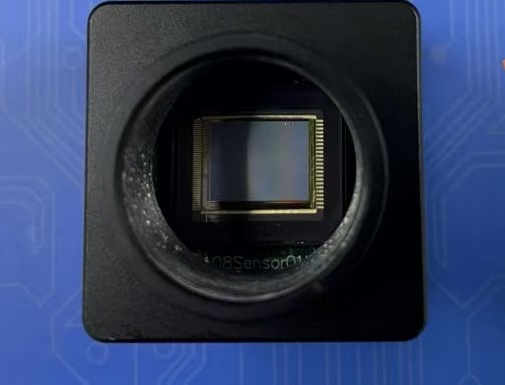

Module d'imagerie CMOS GS12542A pour faible luminosité

Description : Le module d'imagerie CMOS GS12553A pour faible luminosité utilise un capteur d'image CMOS haute définition à obturateur roulant, faible bruit et faible illumination, pour créer un appareil photo numérique monochrome haute définition pour faible luminosité, fabriqué localement. Ce module offre l'exposition automatique, la compensation des défauts, la réduction du bruit 3D, le HDR, l'amélioration d'image, une sensibilité élevée dans le proche infrarouge, une sortie fenêtrée et une capacité de pénétration du brouillard. Son illumination minimale peut atteindre 6,5 × 10⁻⁴ lux, et 5 × 10⁻⁴ lux en mode rétroéclairé.

Spécifications：

⚫Amélioration par proche infrarouge,

⚫Faible bruit,

⚫Full HD,

⚫Vision nocturne en faible luminosité,

⚫Pénétration du brouillard.

Applications：

⚫ Observation et surveillance embarquées

⚫ Vision industrielle

⚫ Surveillance de sécurité

⚫ Suivi et reconnaissance

Caractéristiques：

Capteur CMOS ：9,7 µm × 9,7 µm

Résolution ：1280 (H) × 1024 (V)

FWC： 6 kE (gain élevé) 50 kE (gain faible)

Bruit de lecture ：1,5 e- (gain élevé)

Fréquence d'images ：30 Hz/60 Hz

FPN： 1,5 lsb

PRNU ：≤ 2 %

Plage dynamique： ≥ 80 dB (HDR) ≥ 68 dB (non HDR)

Correction des pixels défectueux : Oui

Obturateur électronique : Obturateur roulant

Gain : 0-24 dB

Sortie vidéo : CameraLink

Monochrome / Couleur : Monochrome

Fréquence d'horloge de sortie : 50 MHz

Éclairage minimum : 6,5 × 10⁻⁴ lux, 5 × 10⁻⁴ lux (CIS rétroéclairé, test sur le terrain à Wuhai, focale 35 mm à F1,4)

Alimentation : 4 - 6 V

Consommation : ≤ 2 W

Température de fonctionnement : -55 °C à +70 °C

Position du capteur : Centre géométrique de la structure

Fiabilité : Résistance aux vibrations aléatoires et aux chocs

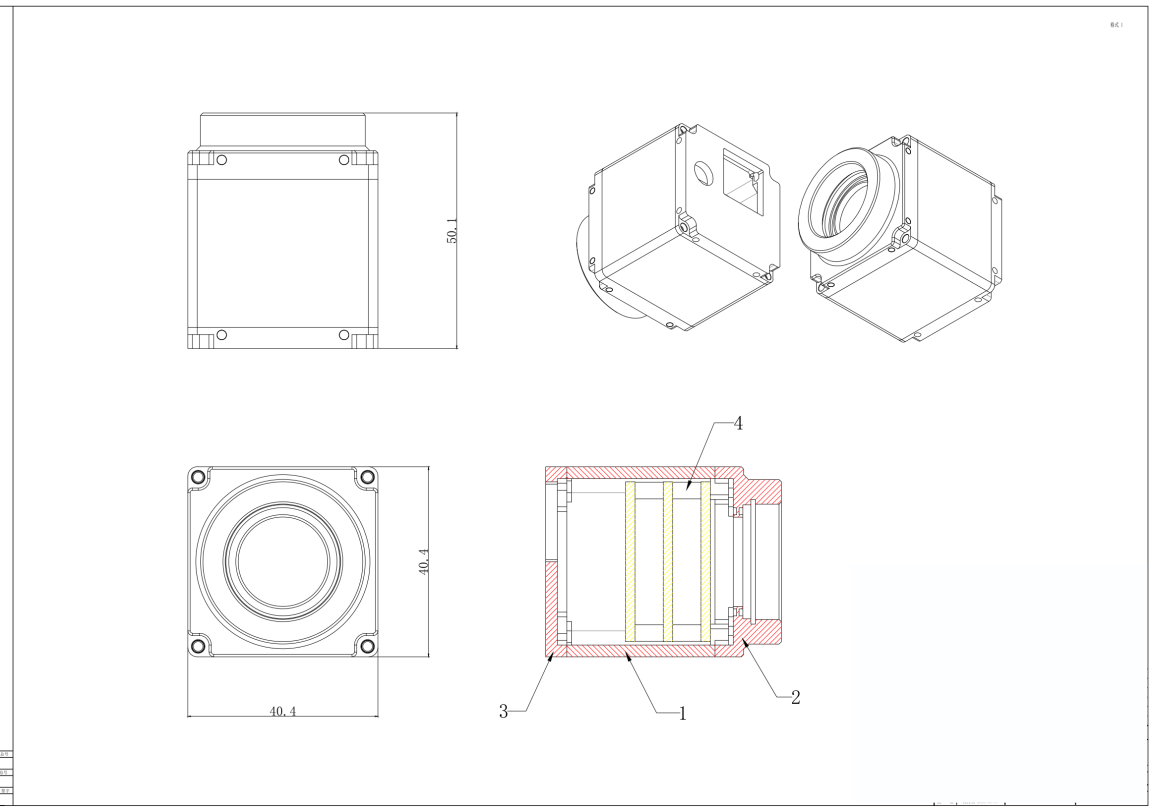

Dimensions：

Le boîtier：

Définition des broches：

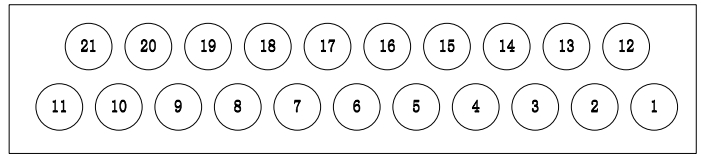

Répartition des interfaces：

Définition des broches：

Définition des broches :

Interface Signal Description Nom du signal

21 Horloge Cameralink Négative CL_CLK-

20 Horloge Cameralink Positive CL_CLK+

19 Cameralink TX3 Négative CL_TX3-

18 Cameralink TX3 Positive CL_TX3+

17 Cameralink TX2 Négative CL_TX2-

16 Cameralink TX2 Positive CL_TX2+

15 Cameralink TX1 Négative CL_TX1-

14 Cameralink TX1 Positive CL_TX1+

13 Cameralink TX0 Négative CL_TX0-

12 Cameralink TX0 Positive CL_TX0+

11 Signal d'émission RS422 Négatif DI-

10 Signal d'émission RS422 Positive DI+

9 Signal de réception RS422 Négatif RO-

8 Signal de réception RS422 Positive RO+

7 Masse du signal (GND)

6 Signal réservé réservé

5 Signal réservé réservé

4 Signal réservé réservé

3 Signal réservé réservé

2 Masse (GND)

1 Alimentation +5 V (VCC_IN)

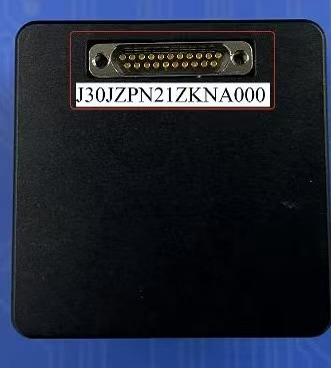

Remarque : Le connecteur utilisé sur le composant est un connecteur femelle J30JZPN21ZKNA000 de la société Shaanxi Huada, comme illustré sur la figure.

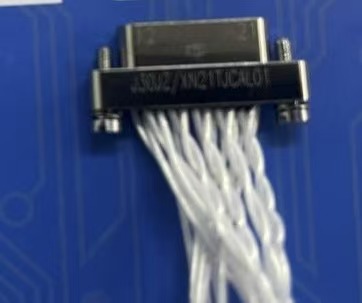

Le connecteur mâle correspondant est un J30JZ/XN21TJCAL01, comme illustré ci-dessous.

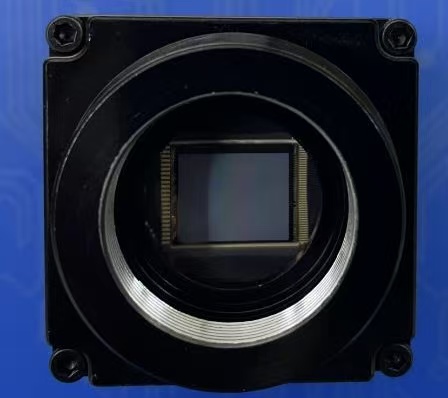

Module d'imagerie CMOS GS12553A pour faible luminosité

Description：

Le module d'imagerie CMOS GS12553A est conçu comme une caméra numérique monochrome haute définition pour faible luminosité, fabriquée localement. Il utilise un capteur d'image CMOS haute définition à obturateur roulant, à faible bruit et faible luminosité. Ce module offre l'exposition automatique, la compensation des défauts, la réduction du bruit 3D, le HDR, l'amélioration d'image, une sensibilité élevée dans le proche infrarouge, une sortie fenêtrée et une résistance au brouillard. Son éclairage minimal peut atteindre 6,5 × 10⁻⁴ lux, et 5 × 10⁻⁴ lux en mode rétroéclairé.

Spécifications：

⚫Amélioration par proche infrarouge,

⚫Faible bruit,

⚫Full HD,

⚫Vision nocturne en faible luminosité,

⚫Pénétration du brouillard.

Applications：

⚫ Observation et surveillance embarquées

⚫ Vision industrielle

⚫ Surveillance de sécurité

⚫ Suivi et reconnaissance

Caractéristiques：

Capteur : CMOS 1 pouce, 9,7 µm × 9,7 µm

Résolution : 1280 (H) × 1024 (V)

Courant de coupure (FWC) : 6 kE (gain élevé), 50 kE (gain faible)

Bruit de lecture : 1,5 e- (gain élevé)

Fréquence d'images : 30 Hz

Poids du bruit de fond (FPN) : 1,5 LSB

Numérisation du bruit de crête (PRNU) : ≤ 2 %

Plage dynamique : ≥ 80 dB (HDR) ≥ 68 dB (non HDR)

Correction des pixels défectueux : Oui

Obturateur électronique : Obturateur roulant

Gain : 0-24 dB

Sortie vidéo : Ethernet Gigabit (protocole UDP)

Monochrome / Couleur : Monochrome

Fréquence d'horloge de sortie : 125 MHz

Éclairage minimum : 6,5 × 10⁻⁴ lux、5 × 10⁻⁴ Lux (capteur CIS rétroéclairé, mesure sur le terrain à Wuhai, focale 35 mm à F1.4)

Alimentation : 4-6 V

Consommation : ≤ 2 W

Température de fonctionnement : -55 °C à +70 °C

Position du capteur : Centre géométrique de la structure

Fiabilité : Résistance aux vibrations et aux chocs

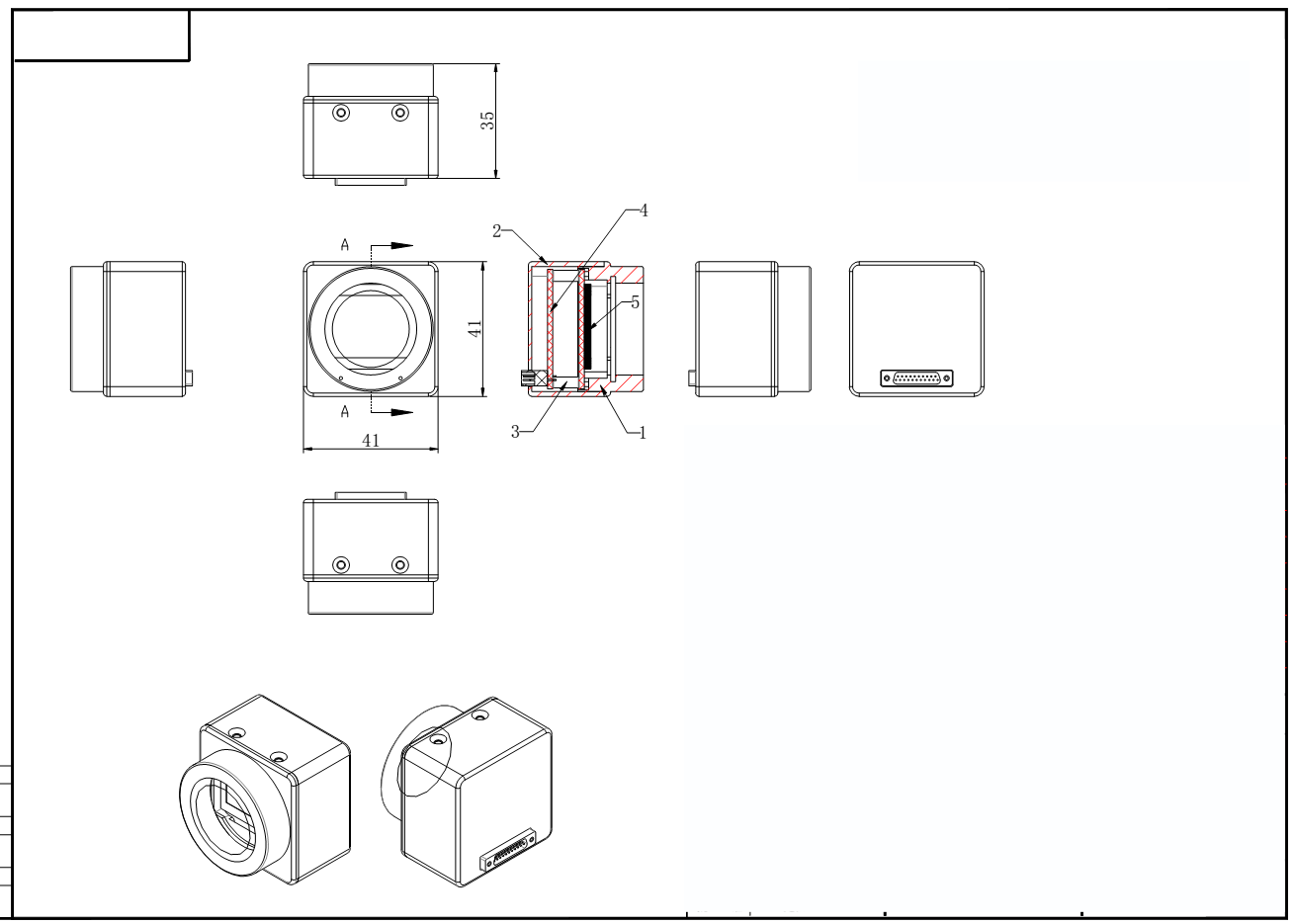

Dimensions：

L'emballage：

Définition des broches：

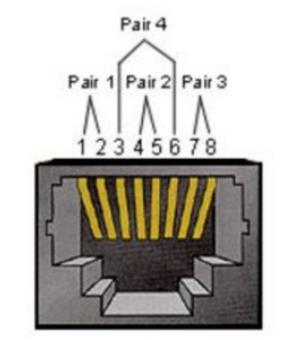

Répartition des interfaces：

Définition des broches：

Numéro de broche Nom de la broche Fonction Description

BROCHE 1 TX_D1+ Transmission de données +

BROCHE 2 TX_D1- Transmission de données -

BROCHE 3 RX_D2+ Réception de données +

BROCHE 4 BI_D3+ Données bidirectionnelles +

BROCHE 5 BI_D3- Données bidirectionnelles -

BROCHE 6 RX_D2- Réception de données -

BROCHE 7 BI_D4+ Données bidirectionnelles +

BROCHE 8 BI_D4- Données bidirectionnelles -

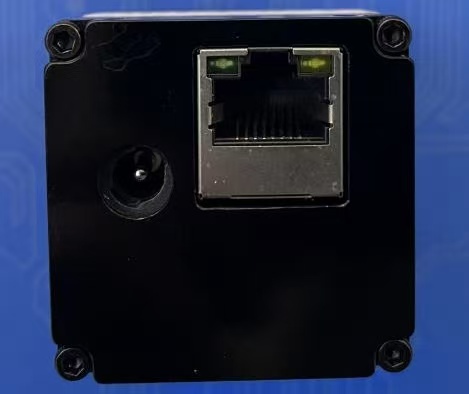

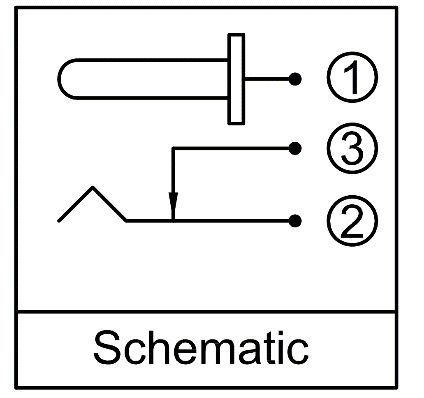

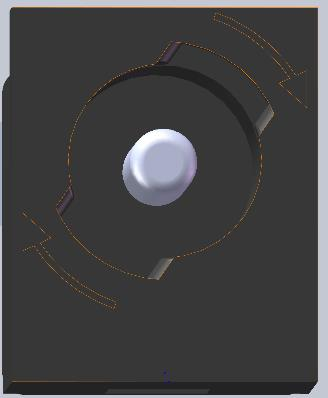

Remarque : Le connecteur d’alimentation utilisé sur ce composant est un PowerJACK standard. Le schéma et l’encombrement sont illustrés. Le diamètre de la broche centrale est de 2 mm. La tension d’entrée du composant est de 5 V et le courant maximal est de 0,4 A. Le branchement à chaud n’est pas pris en charge.

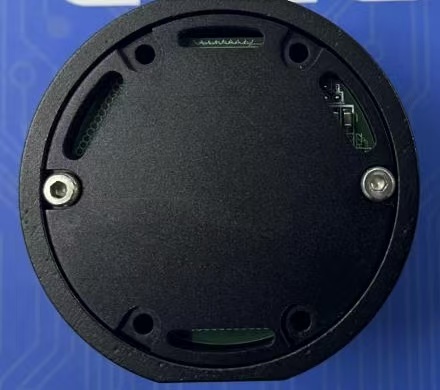

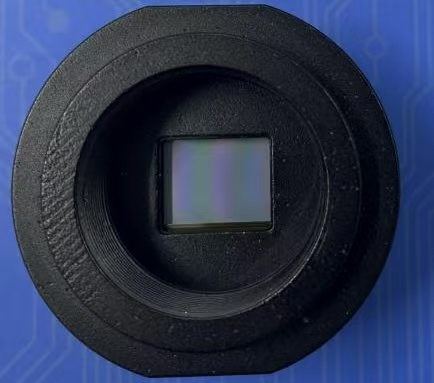

Module d'imagerie CMOS GS12554A pour faible luminosité

Description：

Le module d'imagerie CMOS GS12554A pour faible luminosité utilise un capteur d'image CMOS haute définition à obturateur roulant, à faible bruit et faible illumination, pour créer un appareil photo numérique monochrome haute définition pour faible luminosité, fabriqué localement. Ce module offre l'exposition automatique, la compensation des défauts, la réduction du bruit 3D, le HDR, l'amélioration d'image, une sensibilité élevée dans le proche infrarouge, une sortie fenêtrée et une capacité de pénétration du brouillard. Son illumination minimale peut atteindre 6,5 × 10⁻⁴ lux, et 5 × 10⁻⁴ lux en mode rétroéclairé.

Spécifications :

⚫ Amélioration par proche infrarouge

⚫ Faible bruit

⚫ Full HD

⚫ Vision nocturne en faible luminosité

⚫ Perméabilité au brouillard.

Applications :

⚫ Viseurs d’armes à feu

⚫ Casque individuel

⚫ Jumelles

Caractéristiques：

Capteur : CMOS monocouche 9,7 µm × 9,7 µm

Résolution : 1280 (H) × 1024 (V)

Consommation d'énergie libre (FWC) : 6 ke- (gain élevé), 50 ke- (gain faible)

Bruit de lecture : 1,5 e- (gain élevé)

Fréquence d'images : 30 Hz/60 Hz

Nombre de pixels défectueux (FPN) : 1,5 LSB

Taux de bruit de lecture (PRNU) : ≤ 2 %

Plage dynamique : ≥ 80 dB (HDR), ≥ 68 dB (non HDR)

Correction des pixels défectueux : Oui

Obturateur électronique : Obturateur roulant

Gain : 0-24 dB

Sortie vidéo : CameraLink/OLED

Monochrome/Couleur : Monochrome

Fréquence d'horloge de sortie : 50 MHz

MIN Illumination ：6.5×10-4 Lux、5×10-4 Lux（capteur CIS rétroéclairé, mesure sur le terrain à Wuhai, focale 35 mm à F1.4）

Entrée d'alimentation : 4 - 6 V

Dissipation de puissance : ≤ 1,5 W

Température de fonctionnement ：-40 ℃ - +60 ℃

Position du capteur : centre géométrique structurel

Fiabilité : vibration aléatoire, impact

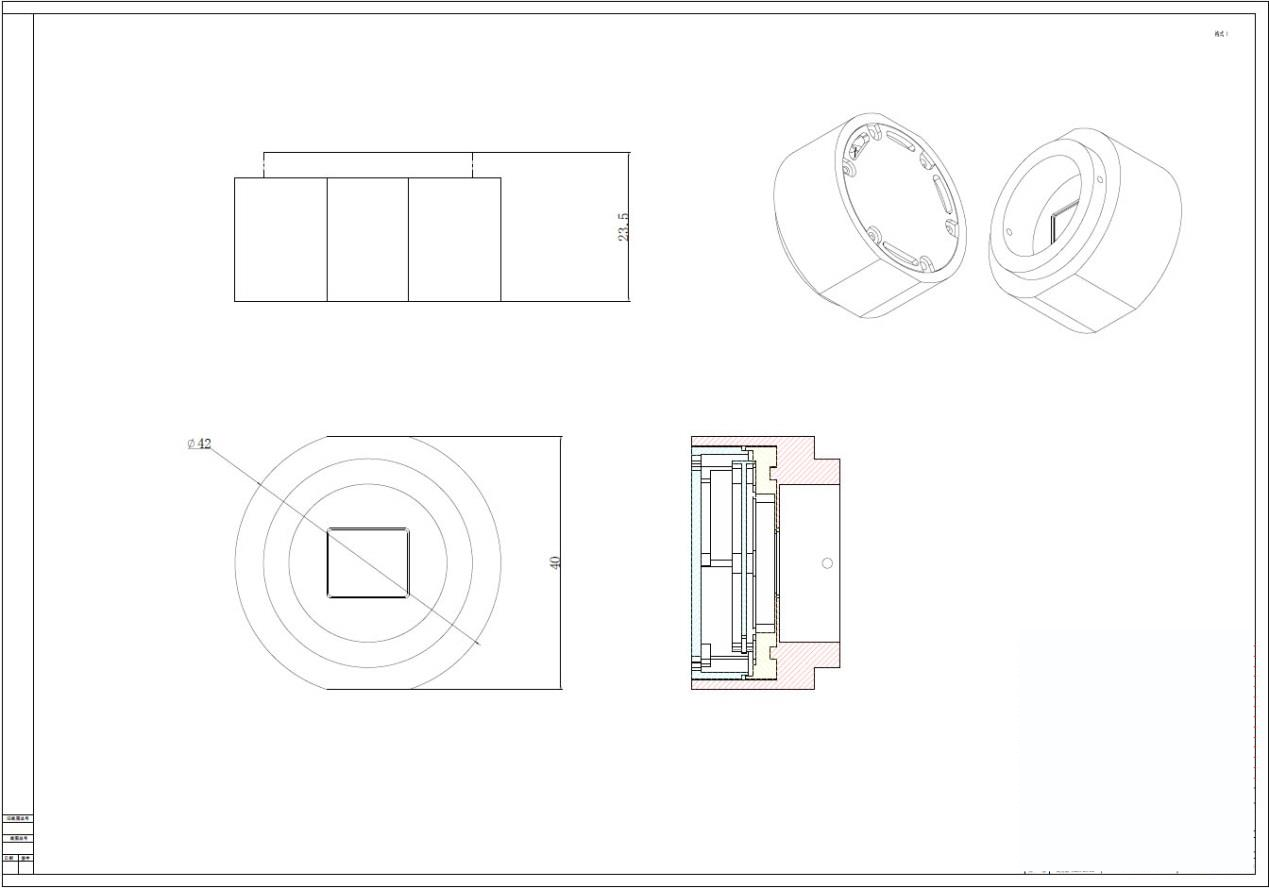

Contours dimensionnels：

Définition des broches：

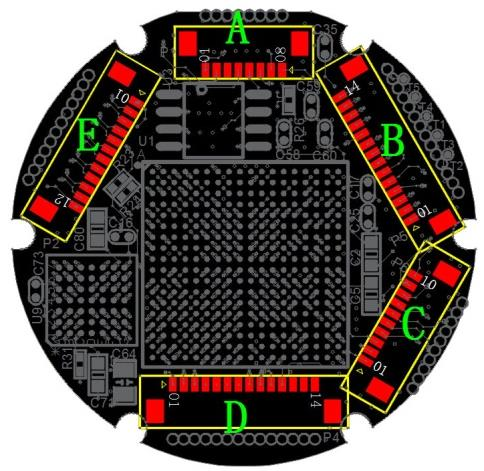

Distribution d'interface：

Définition des broches：

Numéro de broche | Nom de la broche | Description de la fonction

A01 | FPGA_TCK | Sortie du signal d'horloge de débogage

A02 | GND | Masse

A03 | FPGA_TDO | Sortie de données de débogage

A04 | +3,3VD | Alimentation 3,3 V

A5 | FPGA_TMS | Entrée du signal de sélection du mode de débogage

A06 | NC | Non utilisé

A07 | FPGA_TDI | Entrée de données de débogage

A08 | GND | Masse

B01 | P_DATA8 | Signal de données d'affichage

B02 | P_DATA9 | Signal de données d'affichage

B03 | P_DATA10 | Signal de données d'affichage

B04 | P_DATA11 | Signal de données d'affichage

B05 | P_DATA12 | Signal de données d'affichage

B06 | P_DATA13 | Signal de données d'affichage

B07 | P_DATA14 | Signal de données d'affichage

B08 | P_DATA15 | Signal de données d'affichage

B09 | P_PCLK | Signal d'horloge d'affichage

B10 | P_HSYNC | Signal de synchronisation horizontale d'affichage

B11 | P_SDA | Affichage… Signaux I2C

B12 P_SCL : Affichage de l’aiguille d’horloge I2C

B13 GND : Masse

B14 VCC_P : Affichage de l’alimentation

C01 P_DATA0 : Affichage du signal de données

C02 P_DATA1 : Affichage du signal de données

C03 P_DATA2 : Affichage du signal de données

C04 P_DATA3 : Affichage du signal de données

C05 P_DATA4 : Affichage du signal de données

C06 P_DATA5 : Affichage du signal de données

C07 P_DATA6 : Affichage du signal de données

C08 P_DATA8 : Affichage du signal de données

C09 P_REST : Affichage du signal de réinitialisation

C10 P_DE : Affichage du signal d’activation des données

D01 GND : Masse

D02 GPIO1_IN  Extension de fonction 1

D03 GPIO0_IN  Extension de fonction 0

D04 RS422_TX_P  Transmission de données RS422 (positif)

D05 RS422_TX_N  Transmission RS422 (négatif) Données négatives

D06 RS422_RX_N Émission/Réception RS422 négative

D07 RS422_RX_P Émission/Réception RS422 positive

D08 EXT-SYNC Entrée de synchronisation externe

D09 GND Masse

D10 GND Masse

D11 GND Masse

D12 VCC_IN Entrée d'alimentation 5 V

D13 VCC_IN Entrée d'alimentation 5 V

D14 VCC_IN Entrée d'alimentation 5 V

E01 GND Masse

E02 LVDSCAM_D3_P Sortie de données P CameraLinkD3

E03 LVDSCAM_D3_N Sortie de données N CameraLinkD3

E04 LVDSCAM_D2_P Sortie de données P CameraLinkD2

E05 LVDSCAM_D2_N Sortie de données N CameraLinkD2

E06 LVDSCAM_D1_P Sortie de données P CameraLinkD1 Sortie

E07 LVDSCAM_D1_N Sortie de données CameraLinkD1 (borne N)

E08 LVDSCAM_D0_P Sortie de données CameraLinkD0 (borne P)

E09 LVDSCAM_D0_N Sortie de données CameraLinkD0 (borne N)

E10 LVDSCAM_CK_P Sortie CameraLink (borne P)

E11 LVDSCAM_CK_N Sortie CameraLink (borne N)

E12 GND Masse
