Les tubes présentés ci-dessous sont disponibles en phosphore vert ou blanc, avec ou sans film mince. Chaque tube est caractérisé par son FOM (Figure of Merit), calculé en multipliant le rapport signal/bruit par la résolution de l'intensificateur d'image. Le FOM permet d'estimer rapidement les performances générales du tube. Chaque commande est accompagnée d'une fiche technique détaillant les caractéristiques du tube et sa conformité aux spécifications annoncées. Pour toute question, veuillez nous contacter via WhatsApp ou à notre adresse e-mail officielle.

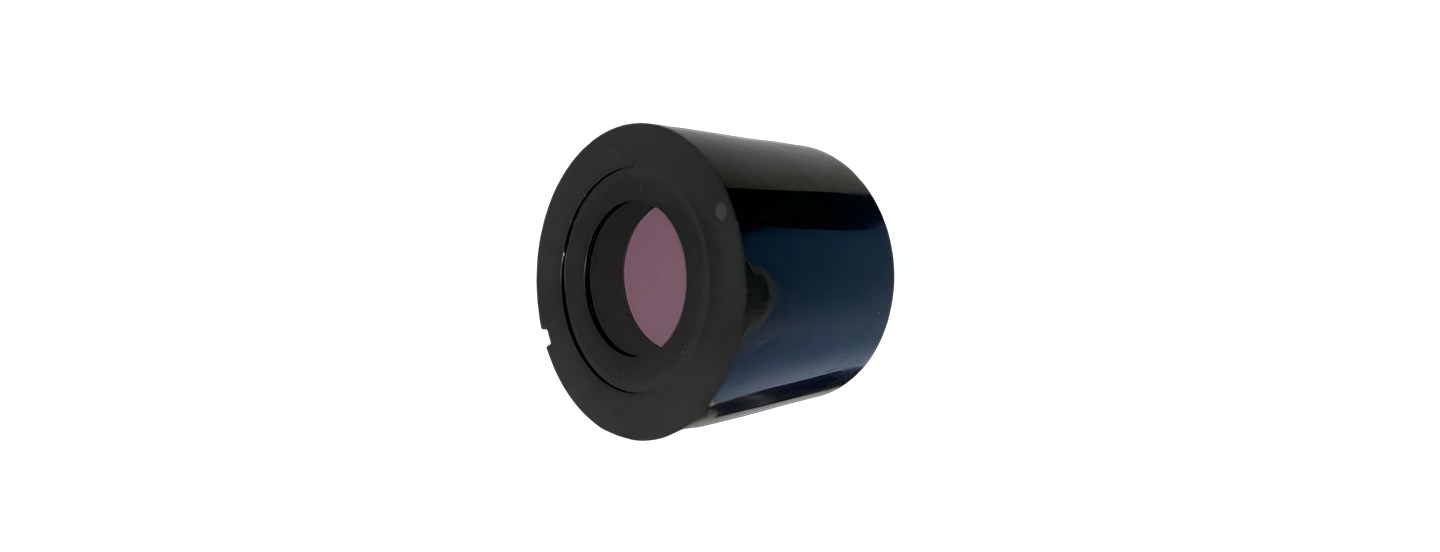

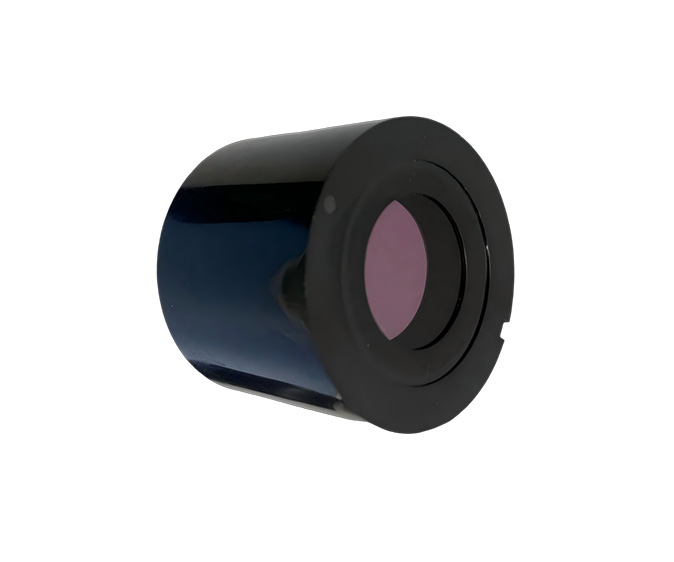

Super Gen II Image Intensifiers Specifications

Technical parameters ：

ATOM-G2P-E245GC ATOM-G2P-E245GC ATOM-G2P-E245GC

Quality Factor (FOM) 1400 1600 1800

Sensitivity (μA/lm @2856K)（Minimum） 700 800 1000

Radiative Sensitivity（ mA/W @800nm)（Minimum） 55 65 85

Radiant sensitivity (mA/W @850nm) (Minimum) 35 50 75

Resolution (lp/mm) (Minimum) 60 64 64

High-light resolution (lp/mm @200lx) (Minimum) 36 36 36

Signal-to-noise ratio (Minimum) 22 25 28

Operating Voltage（V) 2.2~3.4 2.2~3.4 2.2~3.4

Operating Current (mA)（Maximum） 25 35 35

Brightness Uniformity (2856K) (Maximum) 3:1 3:1 3:1

Cathode effective diameter (mm) (Minimum) 17.5 17.5 17.5

Spectral response range (nm) 380~900 380~900 380~900

Power Supply non-Gated Gated Gated

Weight（g)（Maximum） 85 85 85

Power consumption (mW) (Maximum) 75 75 75

Reliability (h) (Minimum) 10000 10000 10000

Working illuminance range (lx) 1× 10⁻⁵ ~ 3× 10⁴ 1× 10⁻⁵ ~ 3× 10⁴ 1× 10⁻⁵ ~ 3× 10⁴

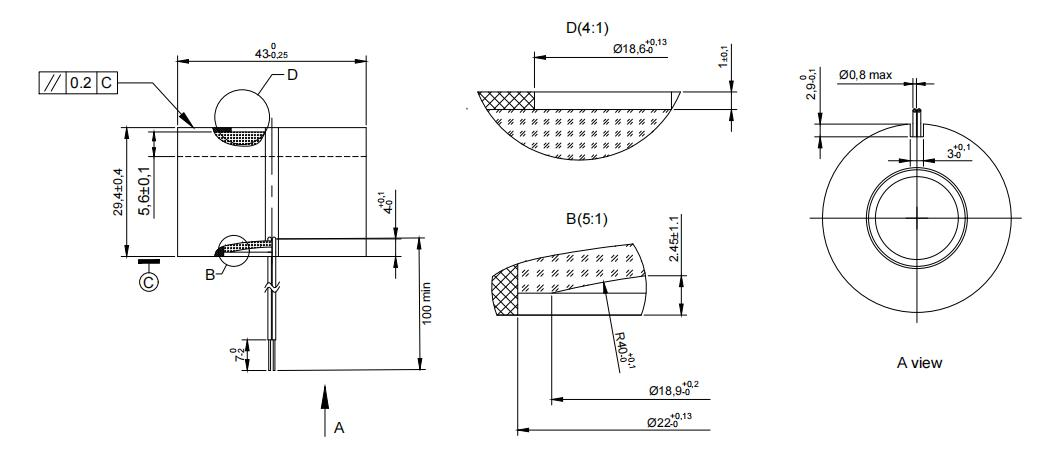

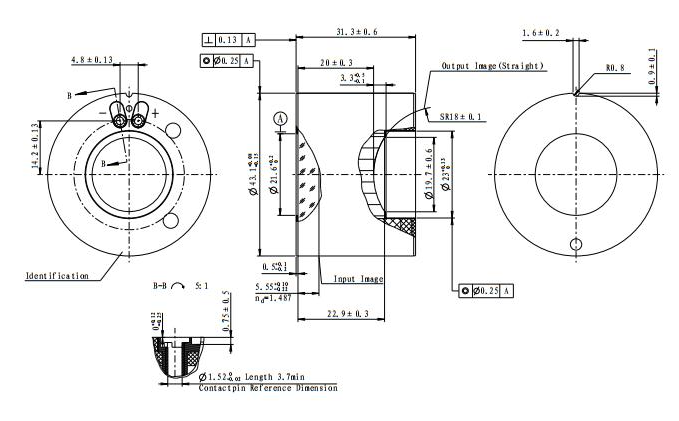

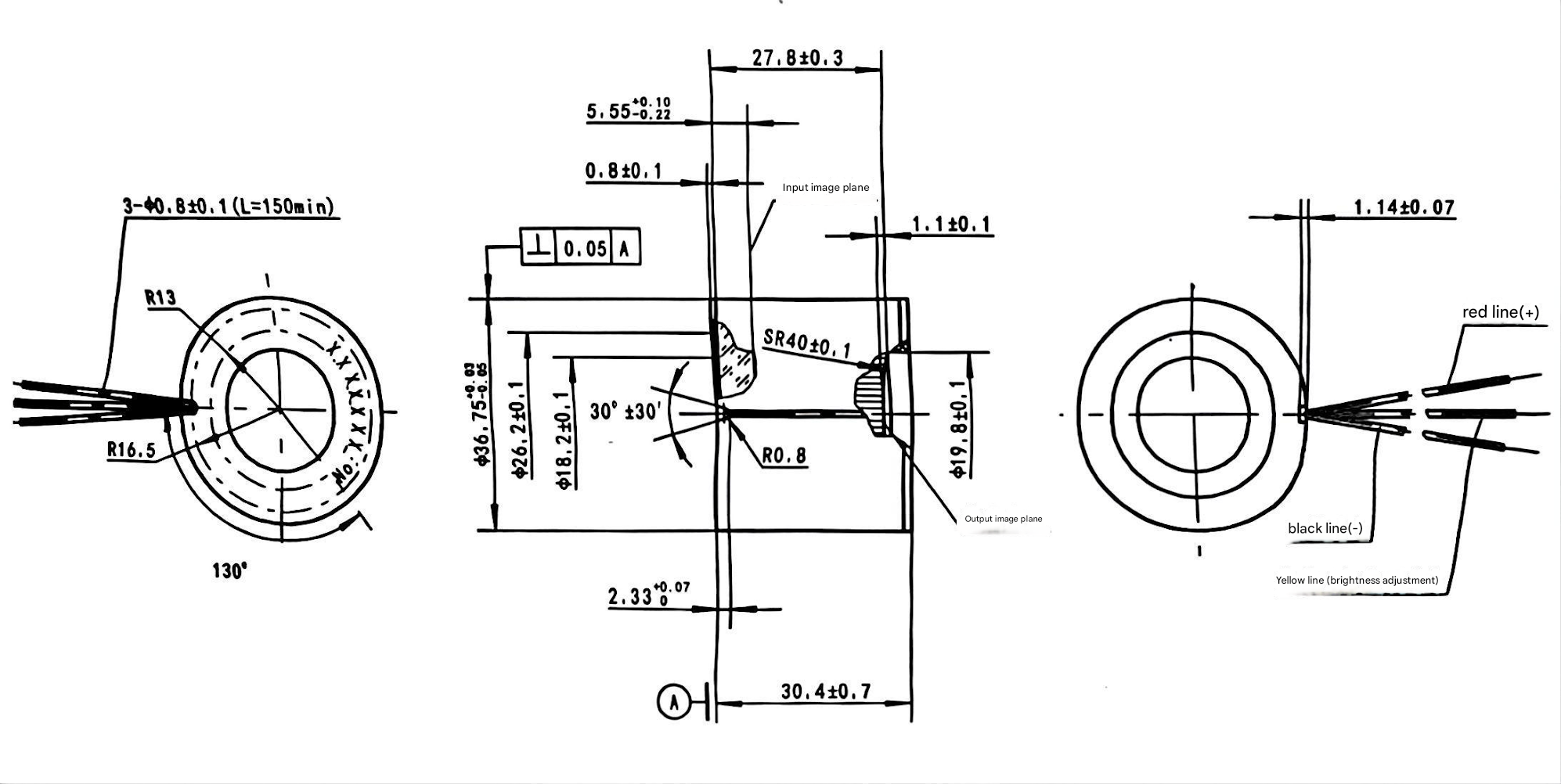

Dimensions structurelles :

Applications typiques：

INTENSIFÉRS D'IMAGE

Gen I

Gen I: Développé dans les années 1960, il utilise une structure de couplage en cascade en fibre optique à trois étages. Il est grand et lourd, manque d'une plaque microcanal (MCP), a une distorsion d'image de 15% -25%, est sensible à la lumière forte, facilement endommagé et a une faible résistance à la lumière forte. Il utilise des principes de base pour amplifier la lumière existante des milliers de fois, vous permettant de voir clairement les objets dans l'obscurité. ⁴-3×10⁴ cd/m²·lx ⁻ 1, résolution 35 lp/mm.

Gen II

Gen II: Les intensificateurs d'image de Gen II utilisent à la fois des structures de mise au point électrostatique et de mise au point de proximité. La distorsion de l'image est réduite à 2%-3%, le gain de luminosité est d'environ 5 x 10 ⁴ cd/m²·lx ⁻ ¹ (type tube 18/18), et la résolution est de 30 lp/mm. Développé dans les années 1970, la Gen II a offert une augmentation substantielle des performances par rapport aux systèmes de Gen I. Cette amélioration des performances a été obtenue par l'ajout d'une plaque à micro-canaux, communément appelée MCP. Le MCP fonctionne comme un amplificateur d'électrons et est placé directement derrière la photocathode. Le MCP est composé de millions de tubes de verre parallèles courts. Lorsque les électrons passent à travers ces courts tubes, des milliers d'électrons supplémentaires sont libérés. Durée de vie de la génération II de 2000 à 4000 heures.

Gen III

Développé dans les années 1980, il utilise des photocathodes d'arséniure de gallium (GaAs) et la technologie de film de rétroaction anti-ion, augmentant la sensibilité de 4 à 8 fois par rapport aux intensificateurs d'image de génération II (jusqu'à 1400 μA / lm), prolongant la durée de vie de 3 fois et atteignant une résolution de 50 lp / mm. Cela fait des intensificateurs d'image de génération III les intensificateurs d'image les plus performants actuellement disponibles. Les systèmes d'intensification d'image de génération III ont une durée de vie supérieure à 12 000 heures. L'armée américaine a équipé cette génération de produits pendant la guerre du Golfe, avec des résultats plus notables.

Gen IV

Gen IV: Les intensificateurs d'image de Gen IV utilisent la dernière technologie avec MCP sans film et alimentation automatique à porte pulsée, améliorant considérablement le rapport signal-bruit et la résolution, ce qui permet une imagerie et un fonctionnement plus clairs dans un éventail plus large de conditions d'éclairage, mais la technologie n'est pas encore entièrement répandue. Certaines entreprises tentent toujours d'utiliser la désignation "quatrième génération" comme tactique de marketing, vendant des produits identiques aux intensificateurs d'image de génération III offerts par d'autres fabricants à des prix nettement plus bas.
